2.1 L’objet de base : Compteur
Hypervisions concernées :
Compteur_EAU_Adoucie_General
Compteur_EAU_Adoucie_sous_branche
Compteur_EAU_General
Compteur_EAU_sous_branche
2.1.1 Le visuel
Affichage de la quantité journalière consommée. Affichage d’une icône alarme, si défaut sur le compteur associé. L’icône d’eau permet l’ouverture d’un pop-up offrant plus d’informations sur les consommations et pour gérer le compteur.
Figure 2 : Visuel compteur d'eau
2.1.2 Paramètres
| Paramètre | Type | Type valeur fixe | Valeur par défaut |
|---|---|---|---|
| Sens: Entrée | |||
| Arborescence Physique | Valeur Fixe | Arborescence Physique | RACINE |
| Compteur_lina | Valeur Fixe | Compteur | |
| Compteur_Nom | Valeur Fixe | Standard | |
| Tb_analyse_col_conso | Valeur Fixe | Colonne Tableau Analyse | |
| Tb_Analyse_Col_Pourcentage | Valeur Fixe | Colonne Tableau Analyse | |
| STR_Mnemo_Compteur | MnemoSTR | Standard |
|
| Tb_Val_Compteur | Valeur Fixe | Tableau De Valeurs |
Arborescence Physique : Filtre la détection d’alarme pour l’affichage de l’icône.
Compteur_Lina : Pointe sur la déclaration compteur Lina, pour l’affichage du cumul journalier.
Compteur_Nom : Saisie libre pour l’intitulé du compteur
Tb_Analyse_Col_Conso : Uniquement de passage pour Pop-up Compteur_histo
Tb_Analyse_Col_Pourcentage : Uniquement de passage pour Pop-up Compteur_histo
STR-Mnemo_Compteur : Uniquement de passage pour Pop-up Compteur_parametre et maintenance
2.1.3 Description

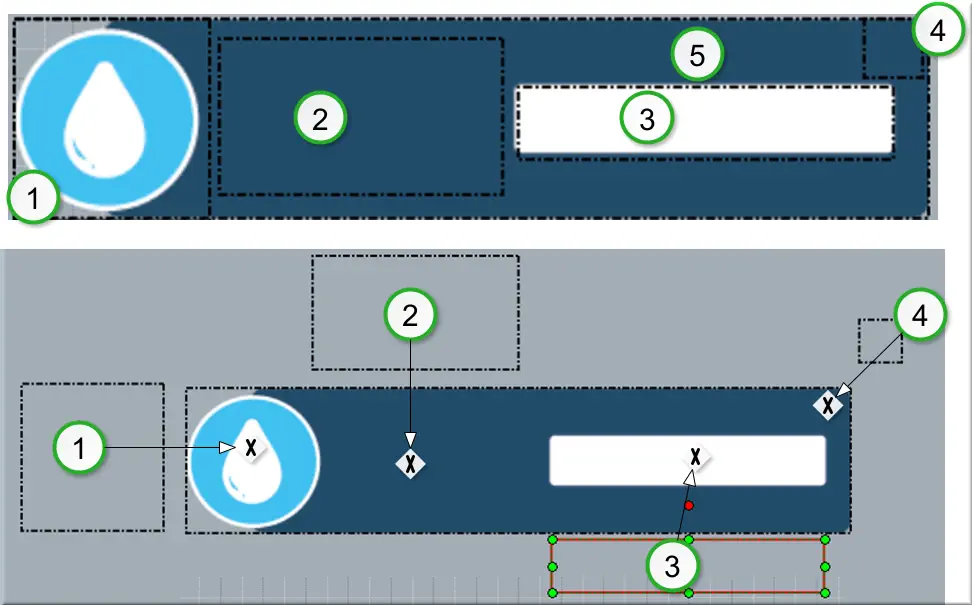

Figure 3 : Description compteur d'eau
1 : Objet valeur, Action navigation vers un synoptique précis : Pop-up_Compteur_histo_V3

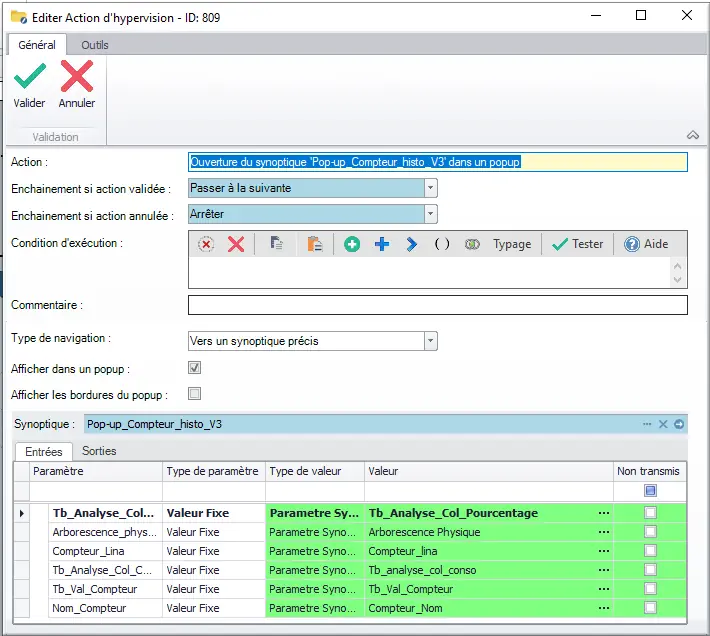

Figure 4 : Navigation vers pop-up compteur
2 : Objet valeur, affichage du paramètre d’entrée compteur_Nom

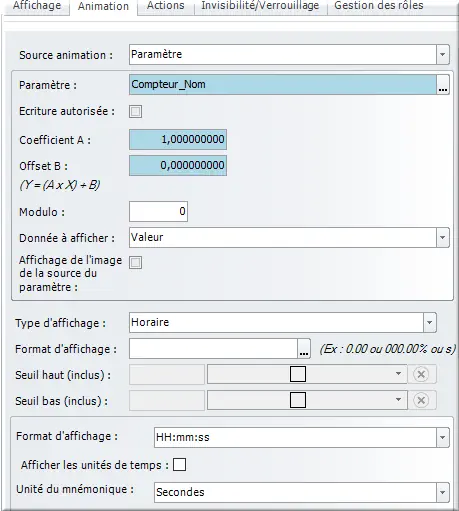

Figure 5 : Affichage nom du compteur
3 : Objet valeur, source paramètre affiche la valeur du compteur fonction Lina, pour la journée en cours, objet cliquable avec l’option Afficher le compteur source
4 : Objet valeur, source dossier alarme sur paramètre arborescence physique. Dès qu’une alarme active dans l’arborescence, la valeur du paramètre = 1. Association d’une énumération d’image, uniquement pour la valeur 1, apparition du triangle.

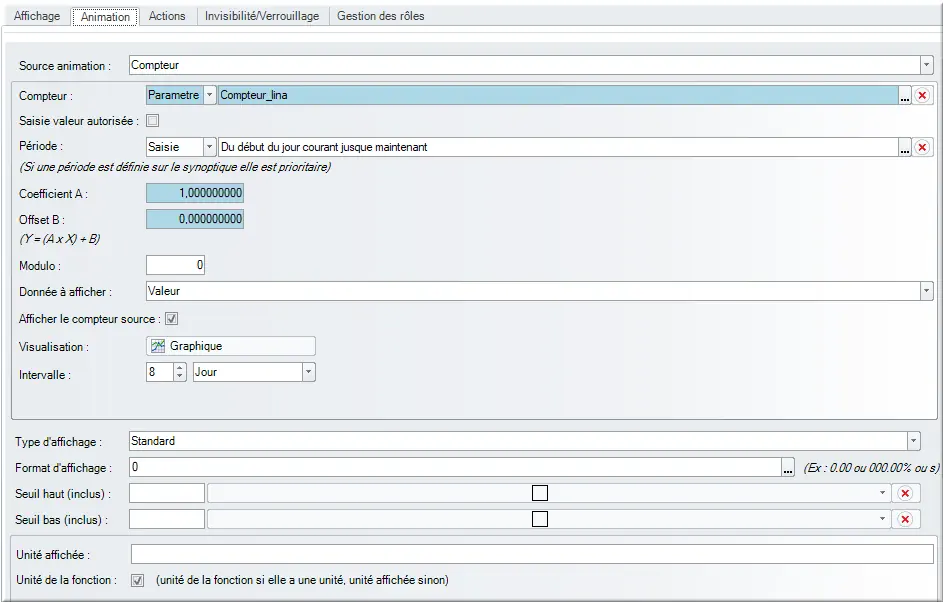

Figure 6 : Donnée à afficher Valeur
5 : Objet valeur, lien sur une image pour l’arrière-plan.
